大口径双偏心蝶阀结构特性

    大口径双偏心蝶阀广泛应用于化工、石化、冶炼及水处理等大流量管线上，其主要由阀体、蝶板、阀座、上下阀轴、密封圈、密封圈压板等零部件组成，具体结构如图1所示。

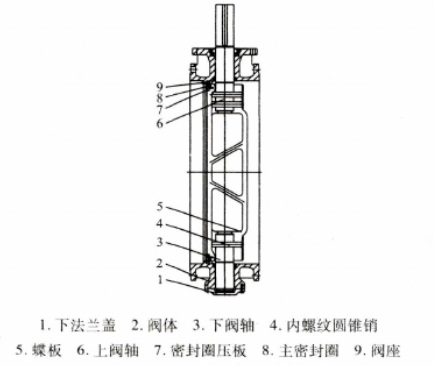

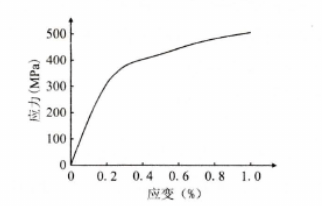

                                 图1 大口径双偏心蝶阀                                       图2 常温下QT500-7应力-应变曲线

    大口径双偏心蝶阀的安装方式有水平式和垂直式两种。当蝶板绕着轴线旋转0°~90°时，可实现蝶阀的启闭。蝶阀关闭时，通过蝶板的转动，密封圈与阀座相互接触并挤压，产生接触力达到有效密封。

    大口径双偏心蝶阀的阀体选用QT500-7铸铁材料，其有较高的强度、韧性和耐磨性，常温下延伸率为10.8%，基本适用于弹塑性力学的理论，其应力-应变曲线（图2）有着明显的弹性直线段，在进人屈服后，应力应变呈非线性直线，但近似于直线。应力-应变的弹性范围以屈服点σ.2为界，当应力值超过σ0.2.=365MPa时，弹性变形结束进人塑性变形阶段。
