【图】RTO切断阀结构及工作原理

    竖装式RTO安全切断阀主要包括阀体、阀瓣部件、主轴、上盖、复位卷簧部件、阀门关断部件、平衡阀部件、复位板及复位手柄等（整机结构见图 1），主轴将阀瓣部件、阀门关断部件及复位卷簧连接在一起。

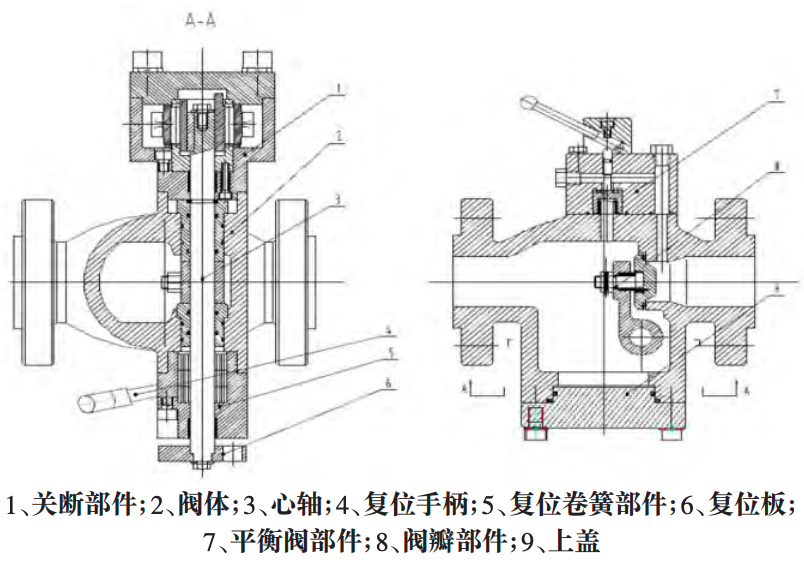

                                                  图 1 竖装式RTO安全切断阀整机结构图

    RTO切断阀在天然气调压站上使用，主要是起紧急切断作用。阀门关段部件上有四个接口，分别是自力式气动操作接口、远程电磁阀操作接口、手动紧急关断接口及自动复位接口。

    正常工作时，RTO安全切断阀处于全开阀位，当下游输送的天然气压力超过管道输送压力或低于管道输送压力时，管道引压系统将压力信号传递给指挥器，指挥气将信号传递给气动操作部件来推动转轮转动，阀内限位滚针将进入转轮内，使得锁套脱开滚针的限位而带动阀杆翻转，阀杆带动阀瓣部件来关断阀门，并且卷簧内的力也开始释放，并对阀门的关断起一定的辅助作用。

    现场手动紧急关断操作和远程电磁阀操作对RTO切断阀的关断的机理与指挥器操作一样，只是电磁阀控制适用于远程关断控制，手动紧急关断用于现场人为操作。

    RTO切断阀需要复位时（及阀门开启），需将阀腔内的天然气排空，此时开启平衡阀门，来排空阀腔内的天然气便于安全可靠的开启阀门。先将阀门关断部件处通过复位操作将转轮转动在阀门开启的位置，然后将复位手柄插入阀位指示板的复位孔内，顺时针旋转主轴，转到主轴被 限位，阀门就开始正常工作。
