高温蝶阀介质外漏原因及密封结构的改进

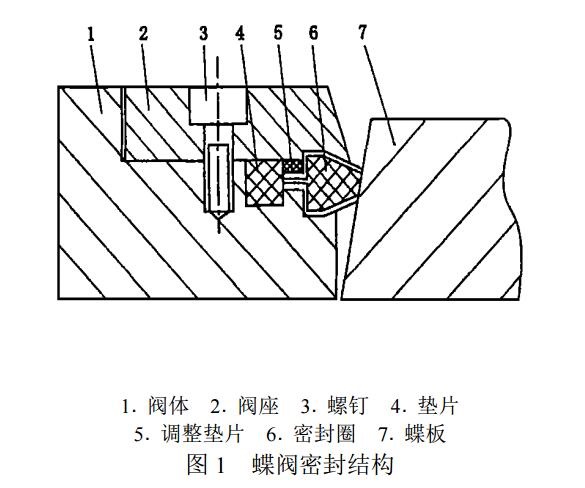

某镇海炼油厂制氢装置使用的高温蝶阀，在制氢装置运行时，该阀经常出现外漏，给炼油制氢的安全生产带来了隐患。该镇海炼油厂高温蝶阀的密封结构如图1所示。

经长时间的观察分析，确认该阀的密封结构设计不合理。当蝶阀工作时其调整垫片（材质为复合四氟）和密封圈（外保护层为1mm厚的金属，内衬由四氟石墨和金属丝编织而成）中的四氟材料随介质压力和温度的升高而流失，使调整垫片和密封圈失去密封作用。另外，经分析和计算，当介质压力直接作用于垫片时，垫片的截面宽度小于垫片所应具有的 小宽度，不能满足密封要求，亦是造成高温蝶阀介质外漏的原因之一。

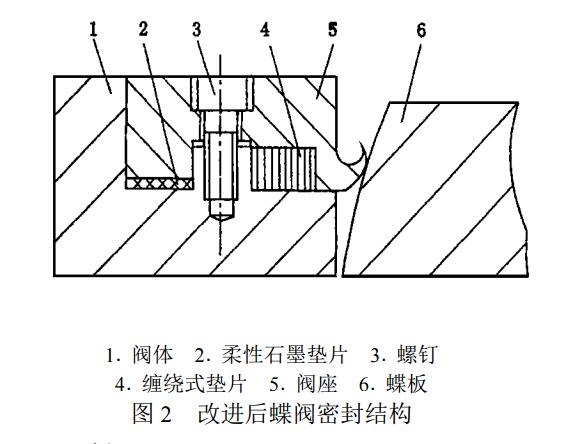

通过上述分析，技术人员对该高温蝶阀进行了改进，改进后的密封结构如图2所示。其特点是：

1、阀座密封件由软和硬两种密封垫片组成，能够分别保证阀体与阀座之间的密封要求。

2、阀座弹性圆弧面受蝶板的挤压后产生变形，具有足够的密封比压。同时可以限制其过大的扭矩，保证蝶阀具有良好的调节性能。
