蝶板可移动软密封蝶阀介绍

软密封蝶阀密封副材料为金属与橡胶，或金属与聚四氟乙烯（F4）。橡胶密封副加工方便，易于实现密封，能满足低温低压阀门的要求。但是其许用比压和耐温性较低，限制了在中温中压阀门上的应用。F4密封副的优点是许用比压大，耐温高，摩擦系数小。缺点是缺乏回弹性。因此在蝶阀的结构上补偿F4的回弹性，就成了提高阀门使用性能的关键。

如果蝶板既能旋转90°，又能沿管道轴向移动，形成必需的密封比压，就可补偿F4软密封副缺乏回弹性的不足。推动蝶板移动的力为管道中介质的压力和传动机构施加的力。所以厂家就设计了蝶板可移动蝶阀（图1）。

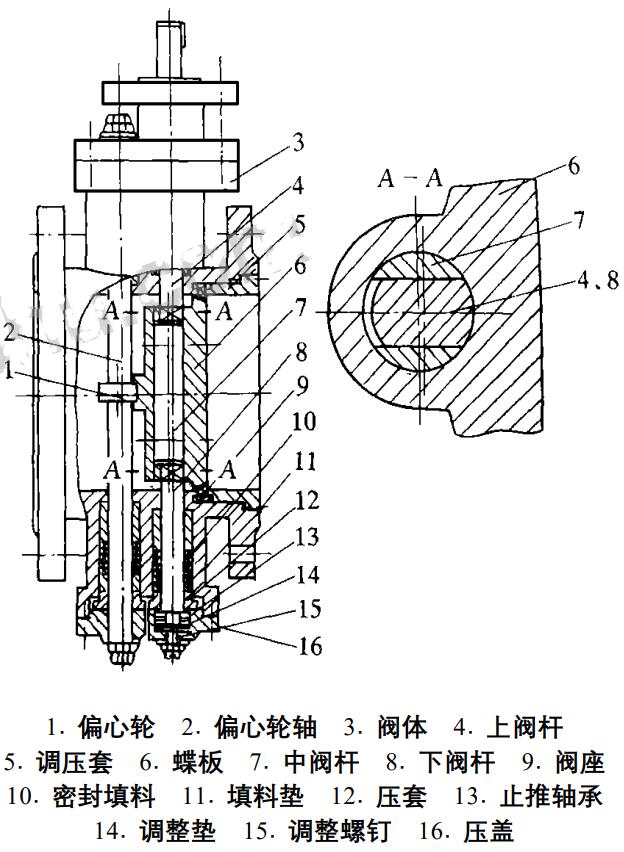

图1 蝶板可移动软密封蝶阀

蝶板可移动软密封蝶阀的上阀杆为主动轴，通过中阀杆带动蝶板旋转，使蝶板处于关或开的位置。蝶板的运动不同于一般软密封蝶阀，既可90°旋转，又可沿阀座轴向移动（轴向移动时蝶板密封面垂直于阀座中心线）。偏心轮轴带动偏心轮旋转，其偏心行程可把蝶板推向阀座，实现管道内介质压力处于低压状态时的密封。当管道内压力超过偏心轮作用于蝶板上的预紧压力时，蝶板与偏心轮分离。在介质压力作用下，蝶板继续压向阀座，实现高压（指设计压力215或410MPa）状态下的密封。蝶板上有一与偏心轮作90°旋转的曲线槽，从而保证蝶板经常处于良好的密封位置。当密封副产生磨损，蝶板在介质压力的推动下自动实现补偿。
